1、问题代码：E7 问题缘由：外机双芯片通讯异常
电路图和原理：

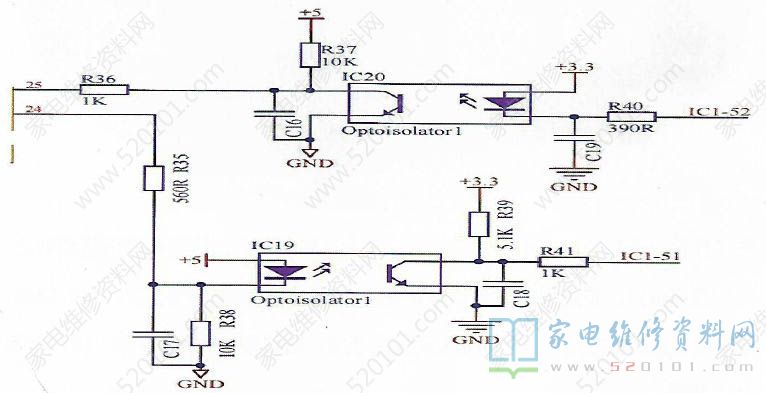

IC1发送状况:上图是外机主板两个CPU通讯的电路图，当IC1-52发送一个高电平的时候，通过R40 电阻到达光耦的发光二极管的下端，此时，发光二极管上端也是3.3V，下端也是高电平，没压差，没电流从发光二极管中流过， 所以发光二极管不发光，光敏三级管不导通，5V通过R37电阻到达CPU的25脚，即IC1发送高电平IC2同意到高电平。发送低电平常相反。
IC2发送状况:当IC2发送一个低电平的时候，IC19 光耦的发光，光敏三级管导通，5V通过R39电阻上拉R41限流到达IC1-51脚。发送和同意不再赘述。细节如下:

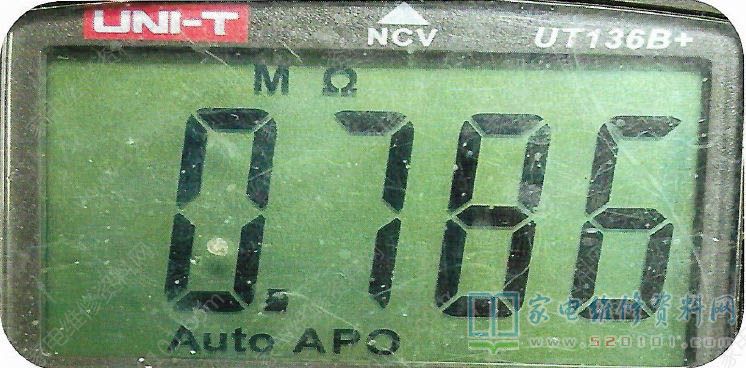

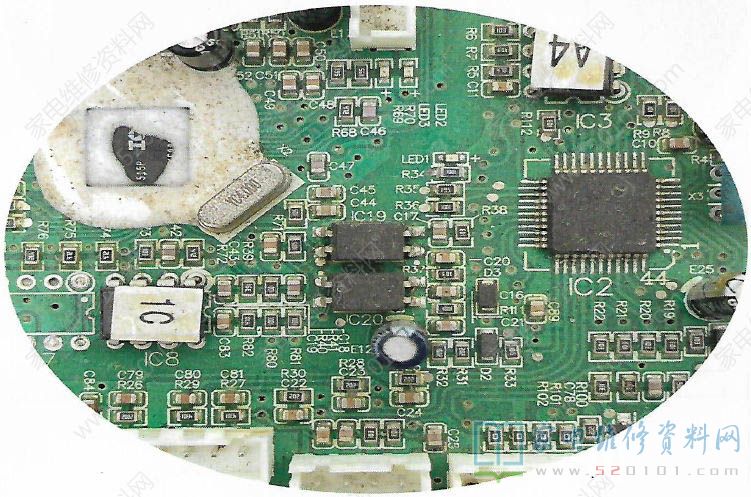

在工作台上表现为，上电开机没反应，指示灯待机状况，测试仪报出两CPU之间的通讯问题，第一测量两个CPU供电条件5V和3.3V是不是则正常，R40 电阻是不是有发送电压，测量发现发送正常，随后测量接收端R36 后端是不是正常实例修理中电阻前端，发现是5V电压，电阻后端是0V电压，确定R35 电阻损毁，经测量发现，560 欧电阻变为786K。
随后，代换560欧电阻，第三测量跳变电压，跳变正常，开机压缩机正常运行。轻松拿下!
2、问题代码：P0 问题含义：压缩机模块保护
电路图和原理：
想来师傅们都发现了，和美的两芯片一样，基本电路和问题码也一样。所以IPM和外围电路基本雷同，简述如下:

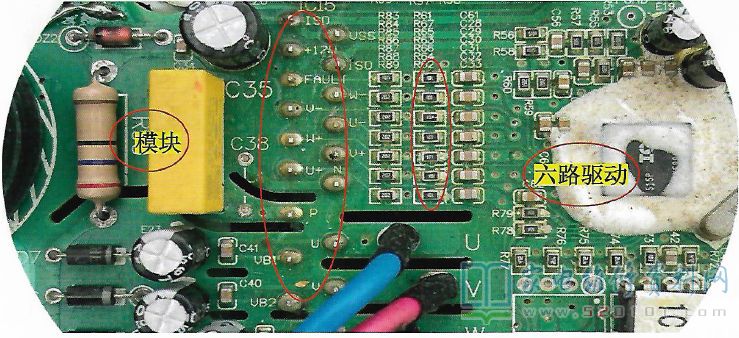

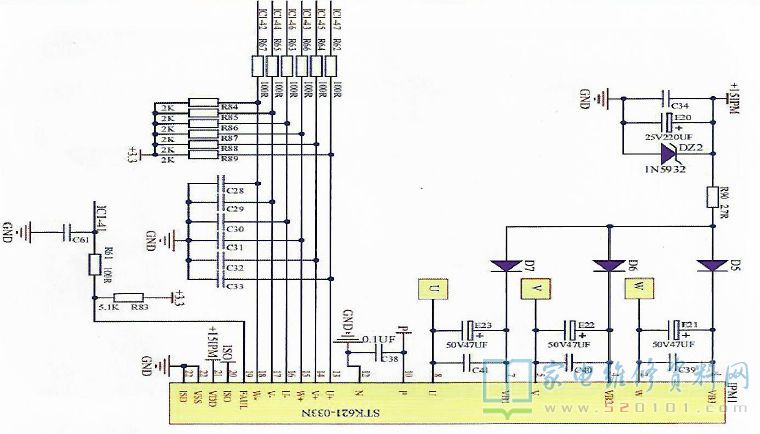

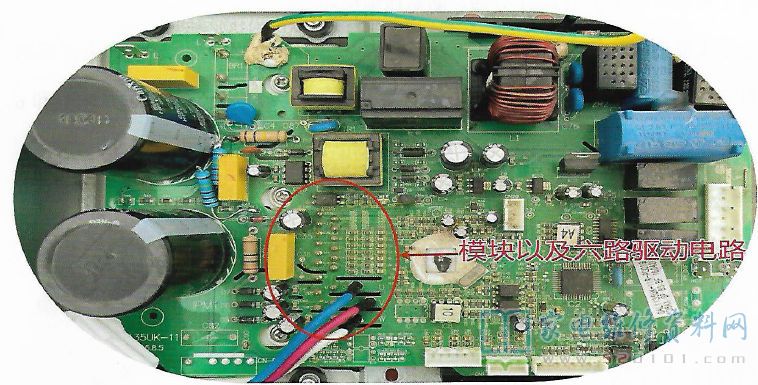

当CPU测试模块这边所有正常时，CPU就会给模块6个驱动信号来驱动模块内部的IGBT6个电压信号通过R62-R67六个100欧的电阻到达模块的13-18脚，从而让模块内部集成的lGBT导通，随后压缩机运转。这张主板最大的问题就是6路驱动和P1问题。大家修理过程中，假如发现压缩机在启动一下停机，或者启动的过程中停机，大家优先去测量6个限流电阻和6个下拉电阻，下拉电阻在这的意义是，让CPU输出的6个驱动信号愈加的稳定，减少模块输入阻抗。假如下电阻异常请判断CPU时候损毁。
3、问题代码：8# 电压过高或过低保护
电路图和原理：

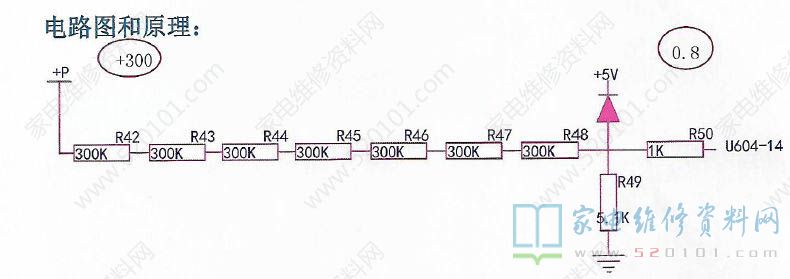

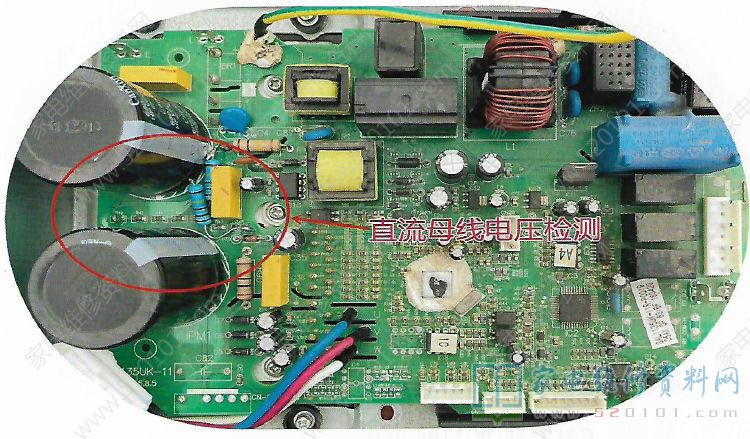

此问题就是直流母线电压测试电路，用来实时测试母线电压，CPU测试点电压是通过欧姆定律算出来的:欧姆定律:总电压:环路中总电阻之和X分压电对地之间的电阻=分压电电压既: 310二 X5.1=0.8V。

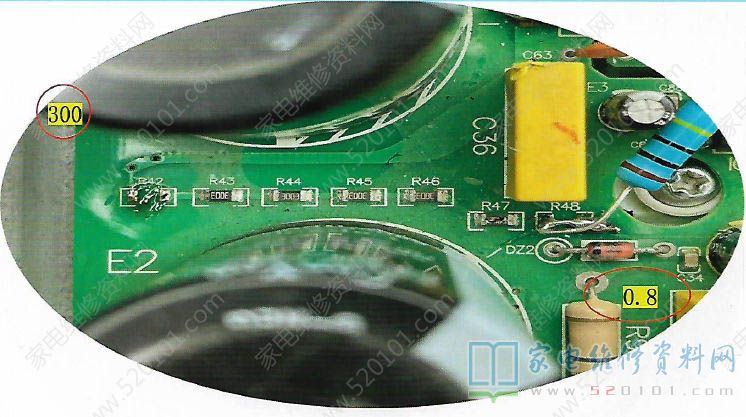

实例修理中总是出现R42-R48电阻变小的多。请优先考虑。
4、问题代码：5# 室内外通讯问题
电路图和原理：

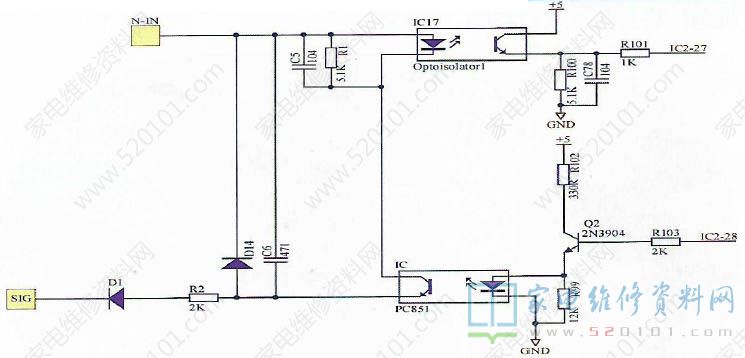

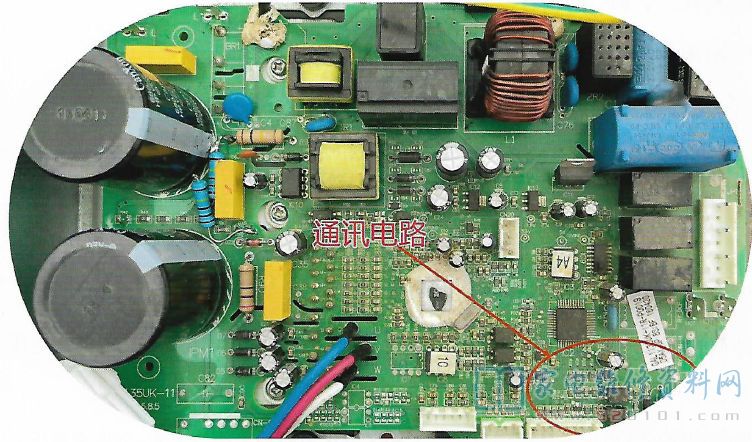

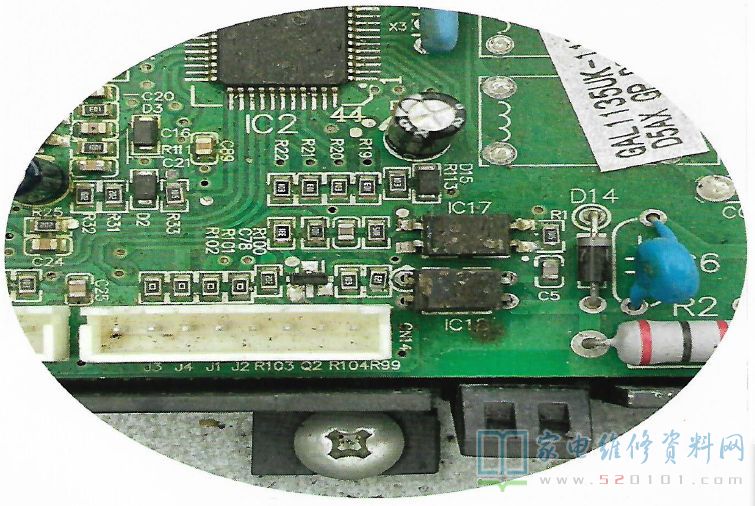

F3问题修理应优先考虑外机主板供电电路，主CPU工作电压5V假如不正常请参考开关电源修理办法。5v 供电正常IC2-28脚优先发送高电平，保证环路中光耦打开，让通讯电路中有足够的电流刘东，才能为内外机信息交互成为可能，内机发送01加载到通讯环路中，0时IC17内发光二极管不发光，IC2-27脚同意低电平，反之接收高电平。下图是易损原件的细节标注:
5、问题代码：P0 9#压缩机启动失败保护
电路图和原理：

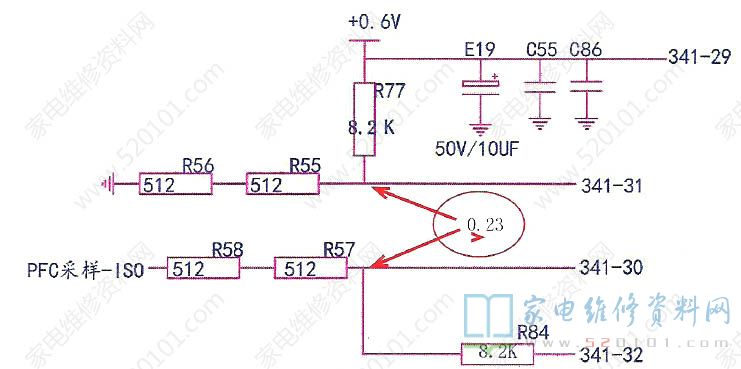

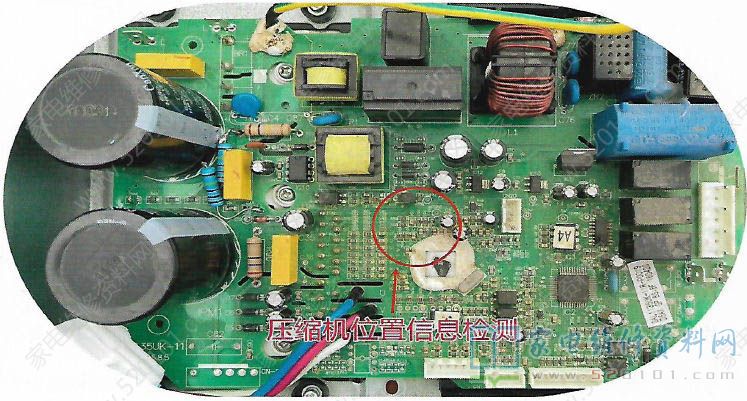

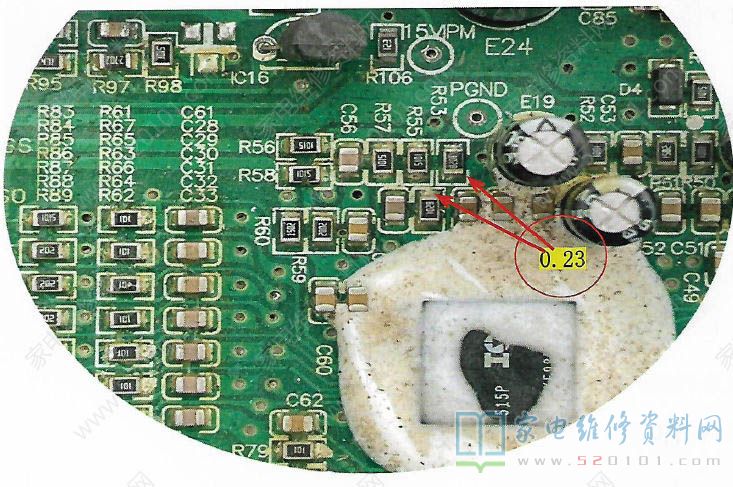

IRCK341系列芯片内部集成了运算放大电路，如上图所示CPU29脚是基准电压发生电路，正常时0.6V异常时请优先考虑外置电解电容E19，基准电压0.6V为IPM地方测试电路提供vcc电能，经内部误差反相放大在341-32脚得到-一个模块电流波形被缩小8.2/10.2倍、幅度被抬升0.6V的波形。易损原件细节图:
